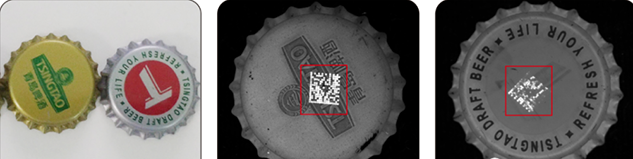

Pengesanan Kod QR Penutup Botol Bir dan Corak Watak: Penyelesaian Ketepatan Tinggi Bersepadu

Kod QR (biasanya digunakan untuk kebolehkesanan, antipemalsuan dan pemasaran) dan corak aksara (logo jenama, surat negara asal, nombor kelompok pengeluaran, dll.) pada penutup botol bir bersama-sama membentuk "kad ID digital" dan "muka jenama" produk. Pengesanan kedua-duanya mesti disegerakkan, berkelajuan tinggi, dan 100% tepat; kegagalan sama ada boleh menghalang produk daripada mencapai pasaran atau mencetuskan krisis jenama.

I. Ciri-ciri Objek Pengesanan dan Cabaran Teras

1. Bahan dan Proses:

Bahan Logam: Pantulan spekular yang sangat kuat menimbulkan cabaran terbesar kepada pengimejan.

Kaedah Pencetakan Pelbagai: Kod dan aksara QR boleh dicetak menggunakan pencetakan inkjet, penandaan laser, timbul atau gabungan pelbagai proses. Proses yang berbeza menghasilkan ciri pengimejan yang berbeza secara drastik.

2. Ciri-ciri Khas Pengesanan Kod QR:

Penyahkodan adalah Paling Utama: Output akhir pengesanan ialah rentetan yang dinyahkod. Walaupun terdapat kecacatan kosmetik, selagi ia boleh dibaca dengan betul oleh pengimbas kod bar standard, ia mungkin boleh diterima.

Penilaian Standard Antarabangsa: Mematuhi piawaian seperti ISO/IEC 15415 (untuk kod QR pelekap permukaan), penilaian merangkumi pelbagai dimensi seperti nisbah kontras, nisbah modulasi, ketidakkonsistenan paksi dan kekurangan tahap pembetulan ralat, melangkaui "estetik" sahaja.

Keperluan Melampau untuk Resolusi dan Pencahayaan Seragam: Pengimejan kabur atau pencahayaan tidak sekata dalam satu modul (petak kecil hitam dan putih) secara langsung akan membawa kepada kegagalan penyahkodan.

3. Ciri Khas Pengesanan Watak dan Corak:

Penekanan pada Ketekalan Penampilan dan Kebolehbacaan: Logo dan aksara mestilah jelas, lengkap dan tidak diputarbelitkan, mematuhi piawaian jenama.

Penghakiman Warna Berpotensi: Ketepatan warna jenama.

Kerumitan Corak Tinggi: Logo mungkin mengandungi garis halus, kecerunan dan grafik kompleks.

4. Cabaran Barisan Pengeluaran Kongsi:

Kelajuan Tinggi: Kelajuan barisan pengeluaran yang sangat pantas.

Postur Berubah: Penutup botol mungkin berputar atau condong semasa pengangkutan.

Ruang Padat: Kod dan corak QR boleh diedarkan dalam kawasan terhad pada penutup, memerlukan pengimejan satu tangkapan resolusi tinggi.

II. Laluan Teknologi Pengesanan Teras

Sistem matang biasanya menggunakan seni bina "satu mesin, pelbagai tugas", yang bermaksud satu unit perkakasan pengimejan, ditambah dengan modul algoritma perisian yang berbeza, memproses dua pengesanan secara selari.

(I) Sistem Pengimejan dan Pencahayaan: Mengatasi Pantulan Logam

Ini adalah asas kejayaan keseluruhan sistem. Pencahayaan optimum dan seragam mesti disediakan untuk kod QR dan corak aksara.

• Penyelesaian Pencahayaan Pilihan: Sumber Cahaya Berpadu Kubah Keseragaman Tinggi

Ini adalah cara paling berkesan untuk menyelesaikan masalah pantulan spekular pada permukaan logam melengkung. Ia menggunakan penyebar untuk memantulkan cahaya beberapa kali, mencipta medan cahaya seragam tanpa bayang, serupa dengan hari mendung. Ini menghapuskan sepenuhnya sorotan silau yang disebabkan oleh struktur mahkota penutup botol dan permukaan melengkung yang tidak sekata, menghasilkan kontras yang stabil dan konsisten antara modul gelap kod QR dan latar belakang terang, serta antara aksara dan substrat.

• Penyelesaian Bantu/Alternatif:

Lampu Cincin Sudut Rendah: Untuk aksara timbul atau kod QR, cahaya sudut rendah boleh mencipta bayang-bayang untuk menyerlahkan bentuk tiga dimensi, berfungsi sebagai pencahayaan tambahan atau pilihan untuk proses tertentu.

• Sumber Cahaya Sepaksi: Menyediakan pencahayaan hadapan tanpa bayang-bayang untuk kawasan setempat yang sangat rata (seperti bahagian tengah penutup), tetapi mungkin tidak sesuai untuk keseluruhan permukaan penutup melengkung.

• Unit Pengimejan:

• Kamera Industri Resolusi Tinggi: Memastikan modul terkecil kod QR menduduki bilangan piksel yang mencukupi dalam imej (biasanya memerlukan setiap modul ≥4-5 piksel lebar) untuk memastikan kebolehpercayaan penyahkodan. Kamera imbasan kawasan 2-5 megapiksel biasanya digunakan.

• Kanta Telesentrik: Memastikan bahawa walaupun dengan pergerakan menegak sedikit penutup botol, saiz imej kekal tidak berubah. Ini penting untuk pengukuran stabil saiz modul kod QR dan kedudukan aksara yang stabil.

(II) Aliran Algoritma Pengesanan Kod QR

1. Kedudukan dan Prapemprosesan Imej:

• Cepat cari penutup botol dan kawasan kod QR (ROI).

• Lakukan penapisan, penajaman dan pemprosesan lain untuk meningkatkan tepi modul.

2. Penyahkodan dan Penilaian Kualiti Teras:

Panggil perpustakaan penyahkodan standard: seperti penyahkod kod ZBar, Zxing atau QR/DM daripada perpustakaan penglihatan komersial dan cuba penyahkodan. Ini adalah halangan pertama yang perlu diatasi (lulus/gagal).

Penarafan Simbol: Selepas penyahkodan berjaya, sistem menganalisis imej, mengira pelbagai parameter kualiti dalam piawaian ISO, dan memberikan penarafan daripada A (terbaik) kepada F (gagal). Ini menyediakan data kuantitatif untuk penambahbaikan proses (cth., penurunan berterusan dalam kontras mungkin menunjukkan dakwat tidak mencukupi dalam pencetak inkjet).

3. Pengesanan Kecacatan Rupa:

Periksa kawasan kod QR untuk mengesan kesan yang jelas, calar, modul hilang, percikan dakwat, dll. Kecacatan ini boleh menjejaskan kebolehbacaan jangka panjang atau persepsi pengguna.

(III) Aliran Algoritma Pengesanan Corak Aksara

1. Lokasi dan Pembahagian:

Cari ROI pada kedudukan tetap seperti logo jenama dan jujukan aksara.

2. Pengesanan dan Pengiktirafan:

Untuk corak tetap (logo): Gunakan padanan templat atau padanan ciri yang lebih mantap (seperti SIFT, ORB). Dengan membandingkan dengan templat standard, sistem menentukan sama ada corak itu wujud, kedudukannya adalah tepat dan sama ada ia cacat atau tidak lengkap. Klasifikasi imej berasaskan pembelajaran mendalam atau model pengesanan objek juga sangat berkuasa di sini, bertolak ansur dengan perubahan tertentu dalam pencahayaan dan sudut.

Untuk aksara pembolehubah (nombor kelompok, tarikh): Pengecaman Aksara Optik (OCR) digunakan. Untuk percetakan berkualiti tinggi dengan fon tetap, OCR tradisional adalah mencukupi; untuk latar belakang yang kompleks atau sedikit ubah bentuk, OCR berasaskan pembelajaran mendalam (seperti CRNN) ialah pilihan yang lebih baik, memastikan ketepatan 100%.

3. Penilaian Kualiti Penampilan:

Nilaikan kejelasan, kontras, ketepuan warna (jika warna), kehadiran tepi kabur, hantu, tompok dakwat, dsb., corak aksara.

III. Aliran Kerja Sistem Bersepadu

Pada barisan pengeluaran, aliran kerja sistem adalah sangat kolaboratif:

1. Pencetus Segerak: Apabila penutup botol tiba di stesen kerja, penderia mencetuskan set kamera dan sumber cahaya yang sama untuk menangkap imej berkualiti tinggi.

2. Pemprosesan Selari: Komputer kawalan industri secara serentak menghantar imej ke dua utas pemprosesan:

Benang A (Kod QR): Kedudukan -> Penyahkodan -> Penilaian Kualiti -> Pemeriksaan Penampilan.

Benang B (Corak Watak): Kedudukan -> Perbandingan Logo/OCR ​​-> Pemeriksaan Penampilan.

3. Penghakiman Komprehensif: Unit pemprosesan pusat meringkaskan hasil dua benang. Hanya apabila kod QR boleh dinyahkod dan memenuhi piawaian kualiti, dan corak aksara adalah betul dan penampilan boleh diterima, penutup botol dinilai sebagai "OK".

4. Pelaksanaan dan Kebolehkesanan: Produk NG segera ditolak. Semua data pemeriksaan (imej asal, kandungan dinyahkod, gred kualiti, jenis kecacatan) dipautkan kepada masa dan kelompok pengeluaran penutup botol, disimpan dalam pangkalan data dan mencapai kebolehkesanan proses penuh.

IV. Nilai Teras dan Trend

• Nilai:

Penghantaran Kecacatan Sifar: Menghalang produk dengan maklumat yang salah atau kecacatan yang tidak dapat dikesan daripada memasuki pasaran.

Perlindungan Jenama: Memastikan bahawa penampilan setiap penutup botol mematuhi imej jenama mewah.

Pengoptimuman Proses: Data kualiti masa nyata menyediakan asas langsung untuk melaraskan parameter pencetak inkjet, kuasa laser dan tekanan pencetakan. • Yayasan Digital: Menyediakan titik kemasukan data yang tepat untuk pengurusan rantaian bekalan, anti-pemalsuan dan anti-lencongan, dan pemasaran interaktif pengguna.

Trend:

• Penyepaduan AI Dalam: Menggunakan rangkaian pembelajaran mendalam berbilang tugas untuk mengeluarkan hasil penyahkodan kod QR secara serentak, hasil pengecaman aksara dan pelbagai peta pembahagian kecacatan, memudahkan proses dan meningkatkan ketepatan.

• Bantuan Penglihatan 3D: Untuk kod QR timbul bertanda laser, kamera 3D boleh terus membaca maklumat kedalaman mereka, sama sekali tidak terjejas oleh dakwat atau warna substrat, menawarkan ketahanan yang lebih kuat terhadap pewarnaan.

• Pemantauan Kualiti berasaskan Awan: Data pemeriksaan daripada semua barisan pengeluaran dimuat naik ke awan untuk analisis data besar, membolehkan penanda aras kualiti proses rentas kilang dan barisan pengeluaran serta penyelenggaraan ramalan.

Ringkasnya, pengesanan kod QR dan corak aksara pada penutup botol bir ialah projek komprehensif yang menyepadukan pengimejan optik kesukaran tinggi, pemprosesan imej berkelajuan tinggi, algoritma penyahkodan standard dan teknologi pengecaman pintar. Kejayaan pelaksanaannya menandakan langkah penting untuk barisan pengeluaran pembungkusan daripada "automasi" kepada "kepintaran" dan "pendigitalan."
