Jadikan Pemeriksaan Botol PET Lebih Pantas dan Lebih Boleh Diramal
Untuk barisan pembungkusan minuman PET dan cecair, kawalan kualiti bukan lagi sekadar pemeriksaan akhir. Penutup, cincin anti-kecurian, paras cecair, dan kod dakwat pancit semuanya perlu diperiksa dengan pantas dan konsisten semasa botol terus bergerak melalui pengeluaran. Mesin Pemeriksaan Penutup dan Paras Cecair direka untuk tujuan ini, menggabungkan pemeriksaan visual, paparan masa nyata, dan penolakan automatik dalam satu sistem dalam talian untuk botol PET dari 200 mL hingga 2 L.
Pemeriksaan Bersepadu untuk Botol PET Penuh
Mesin Pemeriksaan Penutup dan Paras Cecair kami dipasang di titik pemeriksaan yang ditetapkan pada barisan pengeluaran. Semasa botol melalui sistem, ia memeriksa beberapa item kritikal dalam aliran kerja yang terkoordinasi: penutup hilang, penutup tinggi, penutup senget, cincin anti-kecurian rosak atau patah, paras cecair rendah, kod dakwat hilang, serta cetakan dakwat berlebihan atau tidak normal.
Struktur bersepadu ini mengurangkan kebergantungan pada stesen pemeriksaan yang berasingan. Daripada memeriksa kualiti penutup, paras cecair, dan pengekodan dalam langkah yang tidak bersambung, Mesin Pemeriksaan Penutup dan Paras Cecair merekodkan kedudukan botol, menangkap imej, menganalisis kecacatan, dan menghantar isyarat penolakan melalui sistem kawalan. Kelajuan pemeriksaan terpantas boleh mencapai 50,000 BPH, manakala sistem ini ditetapkan dengan daya pemprosesan maksimum sehingga 60,000 botol sejam.
HMI Grafik untuk Operasi Barisan Praktikal
Salah satu kelebihan utama Mesin Pemeriksaan Penutup dan Paras Cecair ialah antara muka manusia-mesin grafiknya. Pada barisan pengeluaran yang pantas, pengendali memerlukan maklumat yang jelas dan bukannya kawalan yang rumit. HMI memaparkan hasil pemeriksaan secara visual dan konkrit, membolehkan kakitangan pengeluaran memantau kecacatan, memahami status mesin, dan melaraskan parameter operasi dengan lebih mudah.
Oleh kerana operasinya mudah dan intuitif, sistem ini sesuai untuk kegunaan harian oleh kakitangan barisan. Pemproses imej berkomunikasi dengan PLC, manakala HMI memaparkan maklumat pemeriksaan secara masa nyata. Susun atur ini menyokong pembuatan keputusan yang lebih pantas apabila kecacatan berulang muncul, membantu pasukan bertindak balas sebelum produk rosak bergerak lebih jauh ke hiliran.
Bagaimana Aliran Kerja Pengesanan Berfungsi
Urutan pemeriksaan untuk Mesin Pemeriksaan Penutup dan Paras Cecair dibina berdasarkan pencetus sensor, penangkapan imej, pemprosesan, dan penolakan. Apabila setiap botol PET melepasi sensor kedudukan, unit kawalan merekodkan ID botol dan isyarat pengekod. Sensor kemudian mencetuskan kamera CCD untuk menangkap imej penutup, paras cecair, dan kod dakwat. Selepas analisis digital, keputusan dihantar ke HMI dan PLC.
Jika Mesin Pemeriksaan Penutup dan Paras Cecair mengenal pasti botol yang tidak mematuhi piawaian, unit kawalan menghantar arahan kepada penolak. Mekanisme penolakan kemudian mengeluarkan botol yang sepadan dengan ID yang direkodkan. Proses gelung tertutup ini penting untuk pemeriksaan berkelajuan tinggi kerana penolakan mesti kekal disegerakkan dengan pergerakan botol, walaupun talian beroperasi secara berterusan.
Pemeriksaan Penutup dan Cincin Pelbagai Sudut

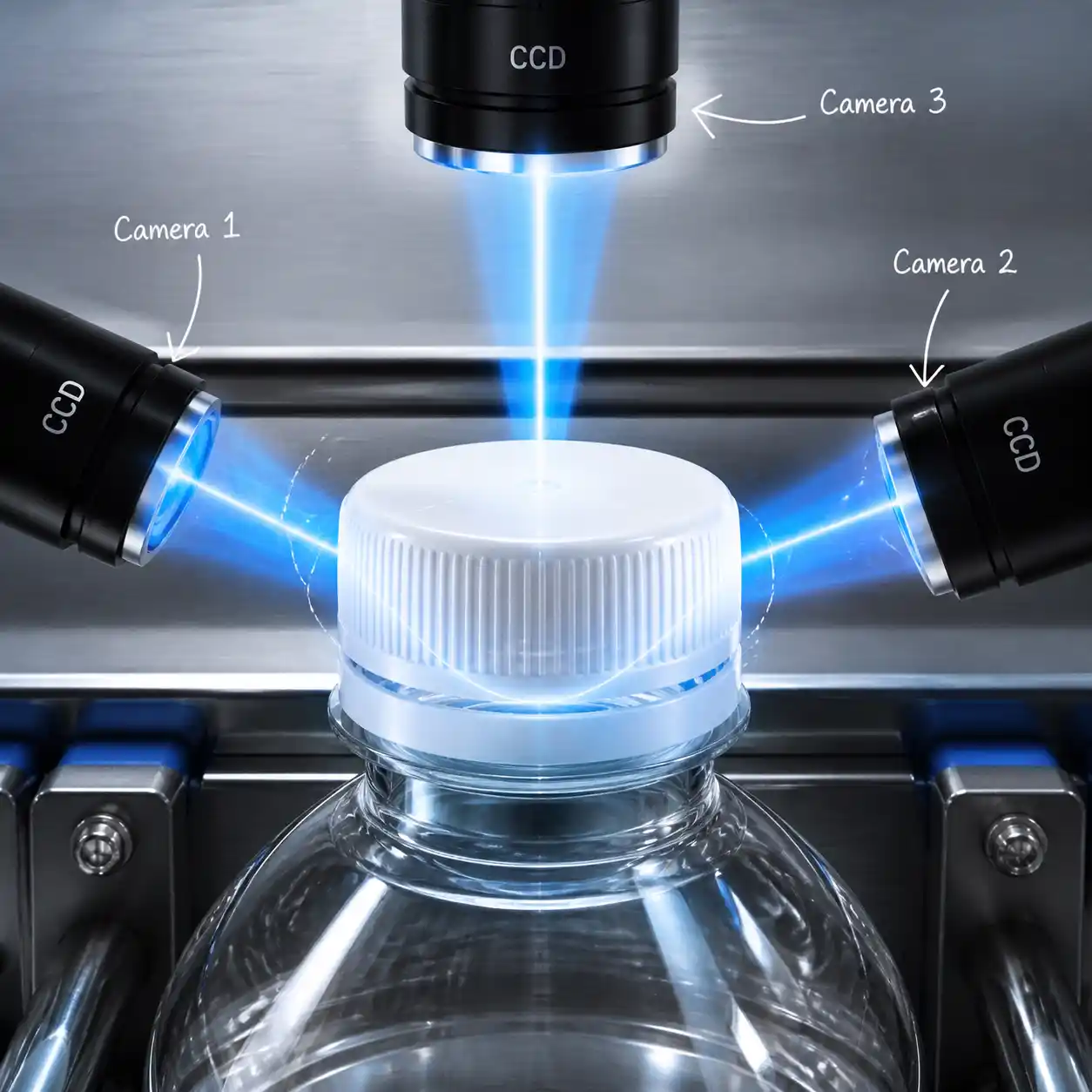

Pemeriksaan penutup menggunakan tiga kamera CCD untuk menangkap imej botol dari pelbagai sudut. Susunan pelbagai sudut ini mengurangkan zon mati dan meningkatkan pengesanan kecacatan berkaitan penutup. Modul ini direka untuk mengesan penutup yang hilang, penutup yang tergantung, penutup yang senget, dan penutup yang pecah, manakala kanta optik khas membantu menapis cahaya dari arah yang berbeza untuk pemerolehan imej yang cekap.
Mesin Pemeriksaan Penutup dan Paras Cecair juga memeriksa keadaan gelang anti-kecurian. Jadual pemeriksaan yang ditetapkan merangkumi gelang yang terputus sepenuhnya, gelang yang patah separa, dan gelang yang hilang pada tahap yang berbeza. Sebagai contoh, gelang keselamatan yang hilang 100% disenaraikan dengan kadar penolakan ≥99.99%, manakala keadaan gelang yang hilang separa atau patah ditakrifkan dengan angka prestasi pengesanan yang sepadan.
Pengesanan Paras Cecair dan Kod Semburan Dakwat
Untuk pengesanan paras cecair, Mesin Pemeriksaan Penutup dan Paras Cecair menggunakan kamera CCD untuk menangkap imej hadapan botol. Dalam imej yang diproses, kawasan di bawah paras cecair kelihatan hitam, manakala kawasan kosong di atas kelihatan putih. Sistem ini membezakan sama ada paras berada di atas atau di bawah ambang piawai, dengan pengesanan paras cecair tinggi dan rendah ditetapkan pada 3 mm di bawah atau di atas piawai dan kadar penolakan ≥99.92%.
Pemeriksaan cetakan inkjet juga disertakan. Mesin Pemeriksaan Penutup dan Paras Cecair menangkap imej hadapan kod inkjet pada botol dan penutup, kemudian menganalisis sama ada pengekodan hilang, tidak lengkap, berlebihan, tidak normal, atau kabur sehingga mengeluarkan aksara selepas pemprosesan. Sistem ini menyokong kombinasi pemeriksaan seperti dakwat hitam pada penutup kuning dan dakwat putih pada penutup hitam.
Pencahayaan LED dan Komponen Teras
Pencahayaan yang stabil adalah penting untuk pemeriksaan visual yang boleh diulang. Mesin Pemeriksaan Penutup dan Paras Cecair menggunakan sumber cahaya LED berkeamatan tinggi dengan kecerahan boleh laras. Sumber cahaya direka untuk jangka hayat yang panjang, penjimatan tenaga, dan operasi bebas penyelenggaraan, membantu mengekalkan kontras imej merentas keadaan pengeluaran.
Struktur mekanikal termasuk kabinet pengedaran, modul pengesanan, dan peranti penolakan. Modul pengesanan merangkumi sumber cahaya LED, kamera CCD industri, dan sensor. Kabinet pengedaran mengandungi komponen pemprosesan imej dan kawalan, manakala peranti penolakan menggunakan injap solenoid dan komponen mekanikal untuk mengeluarkan produk yang rosak.
Penunjuk Ketepatan Utama
| Item pemeriksaan | Keadaan yang Ditakrifkan | Kadar penolakan |
|---|---|---|
| Tiada penutup | — | ≥99.99% |
| Penutup tinggi | >0.8 mm | ≥99.98% |
| Tudung senget | >0.8 mm | ≥99.5% |
| Cincin keselamatan 100% terputus | Jurang >1 mm | ≥99.99% |
| Cincin keselamatan 100% hilang | — | ≥99.99% |
| Paras cecair tinggi atau rendah | ±3 mm daripada piawaian | ≥99.92% |
| Tiada cetakan inkjet | — | ≥99.99% |
| Keseluruhan cetakan inkjet hilang 50% | — | ≥99.95% |
Soalan Lazim
Apakah jenis botol yang boleh diperiksa oleh Mesin Pemeriksaan Penutup dan Paras Cecair?
Mesin Pemeriksaan Penutup dan Paras Cecair direka untuk botol PET, dengan julat isi padu produk dari 200 mL hingga 2 L.
Apakah kecacatan yang diperiksa oleh sistem?
Ia memeriksa kecacatan penutup, kecacatan cincin anti-kecurian, sisihan paras cecair, kod semburan dakwat yang hilang, dan cetakan semburan dakwat yang tidak normal pada botol PET.
Seberapa pantas Mesin Pemeriksaan Penutup dan Paras Cecair boleh beroperasi?
Kelajuan pemeriksaan terpantas boleh mencapai 50,000 BPH, dan kadar pemprosesan maksimum yang dinyatakan adalah sehingga 60,000 botol sejam.
Adakah mesin memerlukan operasi yang rumit?
Tidak. Antara muka mesin-manusia grafik Mesin Pemeriksaan Penutup dan Paras Cecair direka secara intuitif, membantu kakitangan barisan pengeluaran mengendalikan mesin dengan penetapan parameter yang lebih mudah dan paparan pemeriksaan masa nyata.
Mengapa pemeriksaan penutup pelbagai sudut penting?
Menggunakan tiga kamera CCD dari sudut yang berbeza mengurangkan titik buta dan menyokong pengesanan yang lebih boleh dipercayai terhadap penutup yang hilang, tinggi, senget, atau pecah.
