Pemeriksaan Pengekodan Kotak Luar

saya.Pengenalan Peralatan

Permohonan
Direka untuk pemeriksaan dalam talian kualiti pengekodan pada barisan pengeluaran karton minuman, sistem secara automatik mengenal pasti dan menolak karton yang rosak untuk memastikan kualiti produk yang konsisten.

Ciri-ciri Utama

Pemeriksaan tanpa hubungan dilakukan dalam masa nyata, memastikan sifar kerosakan pada produk.

Keupayaan pengesanan berkelajuan tinggi, menyokong sehingga 60 karton seminit.

Antara muka mesin manusia yang mesra pengguna dengan akses berbilang peringkat boleh dikonfigurasikan.

Fungsi boleh disesuaikan untuk memenuhi keperluan tapak pengeluaran tertentu.

Penyimpanan automatik imej kecacatan harian, dengan tempoh pengekalan yang boleh disesuaikan.

Pemantauan jauh 24/7 dan sokongan perkhidmatan.

Fungsi penolakan berterusan dengan pengendalian masa henti automatik.

II. Keupayaan Pengesanan

Pengesanan kehadiran inkjet (mengenal pasti kod yang hilang).

Pencetakan kabur (aksara tidak jelas atau tidak boleh dibaca disebabkan oleh isu pencetakan).

Peninggalan aksara (sebarang aksara yang tiada lebih daripada 30%).

Sisihan kedudukan (mencetak di luar kawasan pratetap).

Ubah bentuk percetakan (kod herot, diregangkan, dipendekkan atau melengkung).

Kandungan yang salah (tarikh yang salah, kod tumbuhan atau kod keselamatan).

III. Keperluan Pemasangan

Lokasi pemasangan: 1.5–2 meter lurus di belakang pencetak inkjet pada barisan pengeluaran.

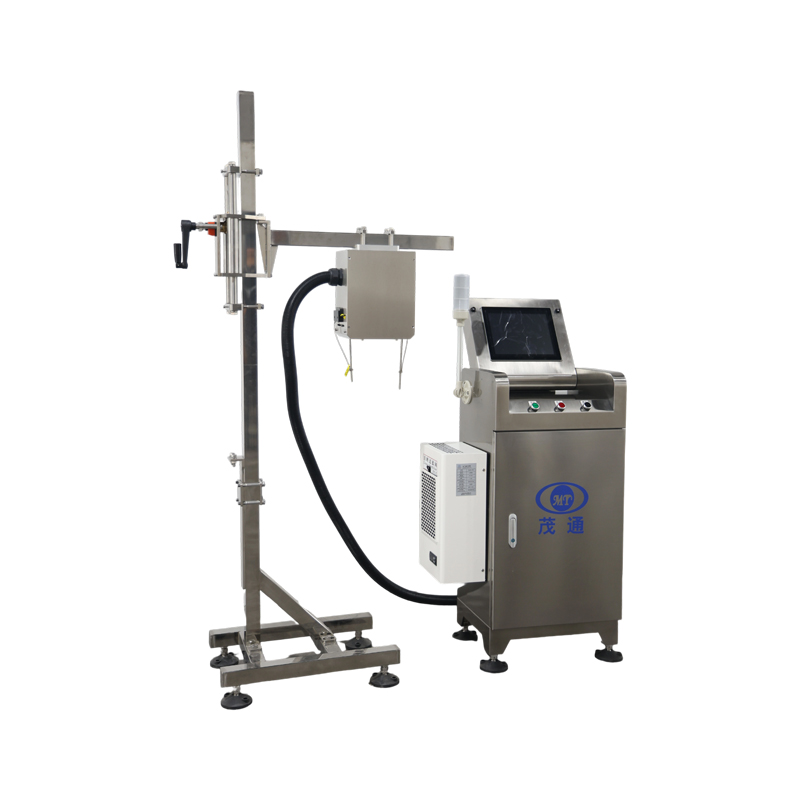

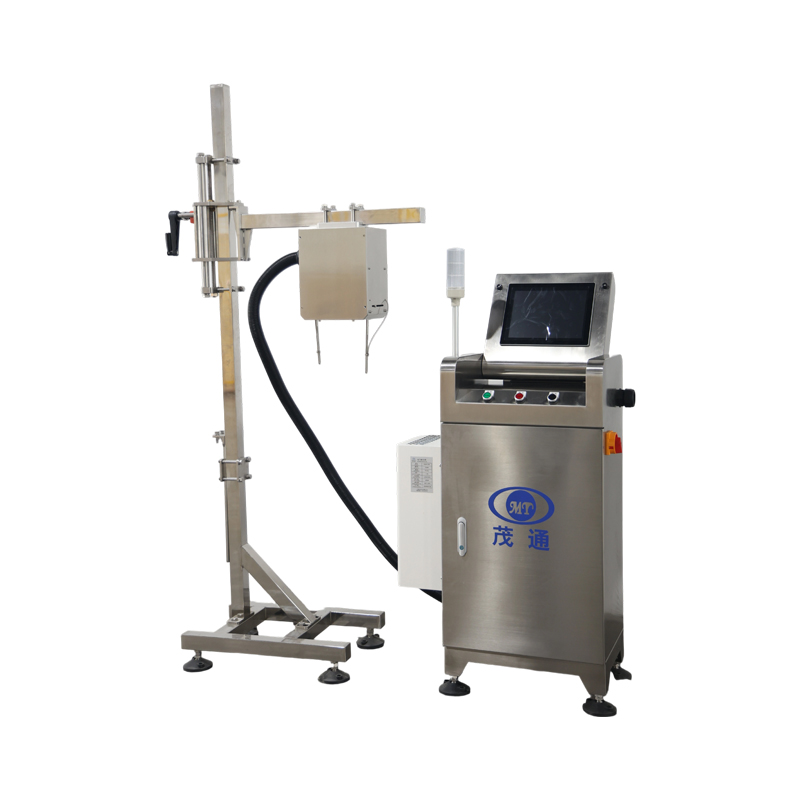

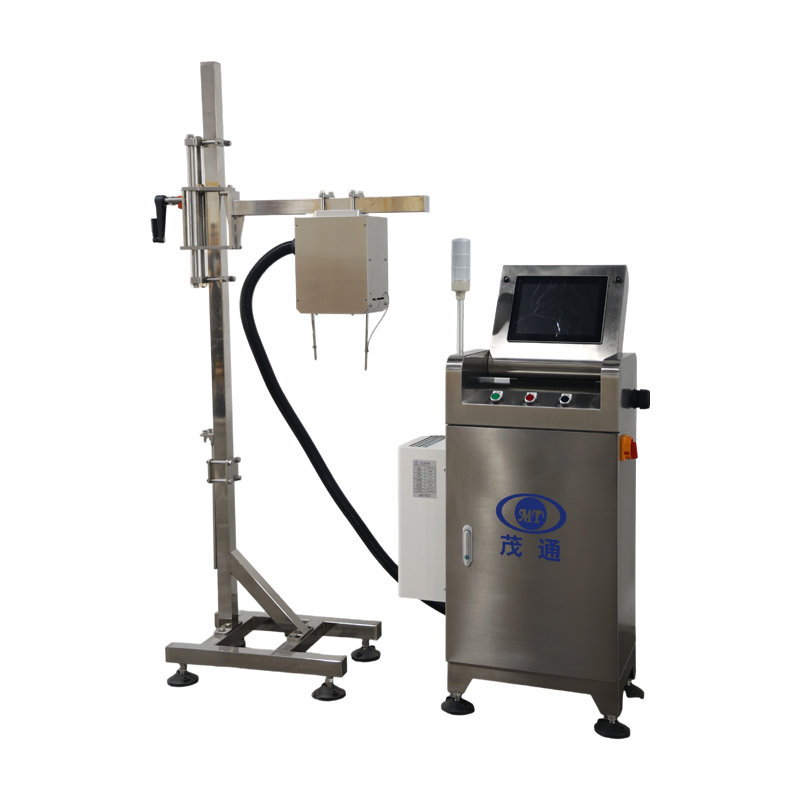

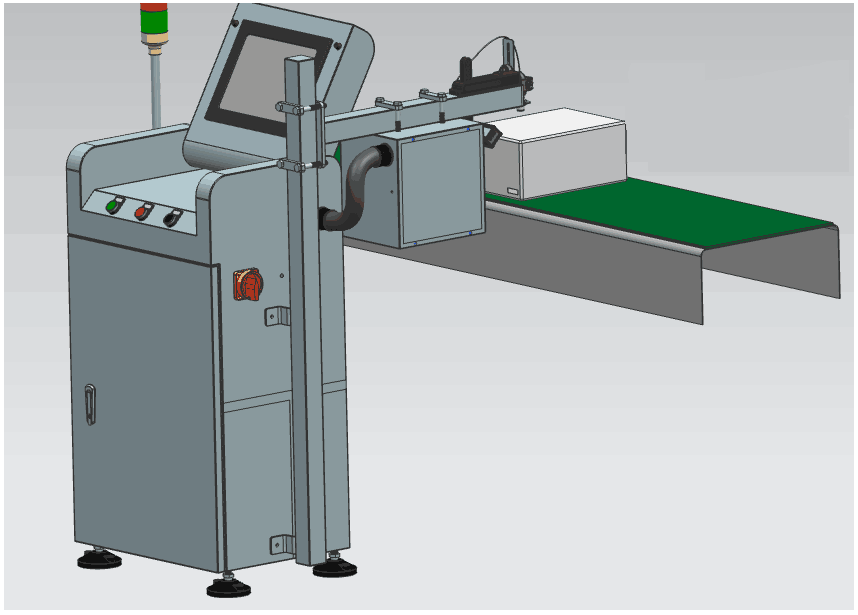

Penampilan peralatan

4. Prinsip pengesanan

Kamera digital Gigabit digunakan untuk mengambil gambar dari atas ke bawah/sisi untuk mengumpul gambar pengekodan karton. Gambar-gambar dianalisis secara digital dan karton dengan pengekodan yang tidak layak dikeluarkan secara automatik dan tepat dalam talian.

Apabila kotak melepasi sensor kedudukan, ketibaannya dikesan dan unit kawalan merekodkan nombor pengenalan kotak dan isyarat pengekod semasa. Sensor kedudukan mencetuskan kamera digital untuk menangkap imej pengekodan kotak semasa dan menghantarnya ke pemproses imej melalui rangkaian. Pemproses imej memproses dan menganalisis imej yang diterima dan menghantar hasilnya ke antara muka mesin manusia untuk paparan dinamik dan ke unit kawalan. Setelah menerima isyarat pengekodan tidak layak, unit kawalan memberitahu penolakan untuk mengalih keluar mana-mana kotak dengan pengekodan tidak layak sepadan dengan nombor pengenalan dalam talian.

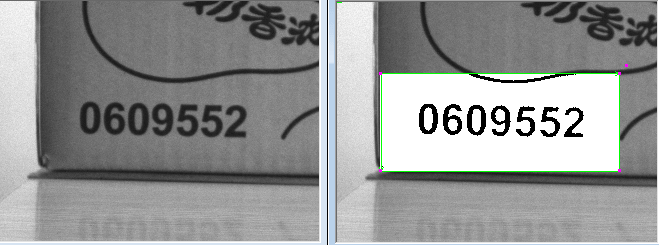

Contoh kesan pemprosesan imej, kiri adalah imej asal, kanan adalah imej yang diproses

V. Butiran Konfigurasi Peralatan dan Ketepatan Pemeriksaan

(I) Penerangan Peralatan Terperinci

C. Parameter Teknikal

Nama Peralatan: Pencetak Inkjet Karton

Model: MT-ZX-OCR

Kelajuan Pengeluaran Berkenaan: Sehingga 60 karton seminit

Skop Pemeriksaan: Pemeriksaan kualiti percetakan inkjet

Mekanisme Penolakan: Mengenal pasti dan mengeluarkan karton secara automatik dengan cetakan inkjet yang rosak melalui sistem pemeriksaan

Penilaian Keselamatan: IP65

D. Aplikasi Utama
Terutamanya digunakan dalam barisan pengeluaran karton, mampu memeriksa dan menolak kecacatan pencetakan inkjet pada karton dengan warna yang berbeza.

C. Ciri-ciri Teknikal

Meminimumkan pergantungan pada buruh manual, dengan itu mengurangkan kos pengeluaran keseluruhan.

Meningkatkan kecekapan pengeluaran sambil memastikan kualiti produk yang konsisten.

Hasil pemeriksaan inkjet mematuhi sepenuhnya piawaian teknikal pengeluar.

E. Ketepatan pengesanan:

Nota: Kadar penolakan item ujian "tiada pengekodan" yang diterangkan dalam jadual bermakna daripada 10,000 botol produk yang tidak memenuhi syarat tanpa pengekodan, mungkin terdapat 1 kotak yang tidak ditolak selepas diuji oleh peralatan. Ini hanya data percubaan teori, dan perkara yang sama berlaku untuk item ujian lain.
